Соединение мостовых балок

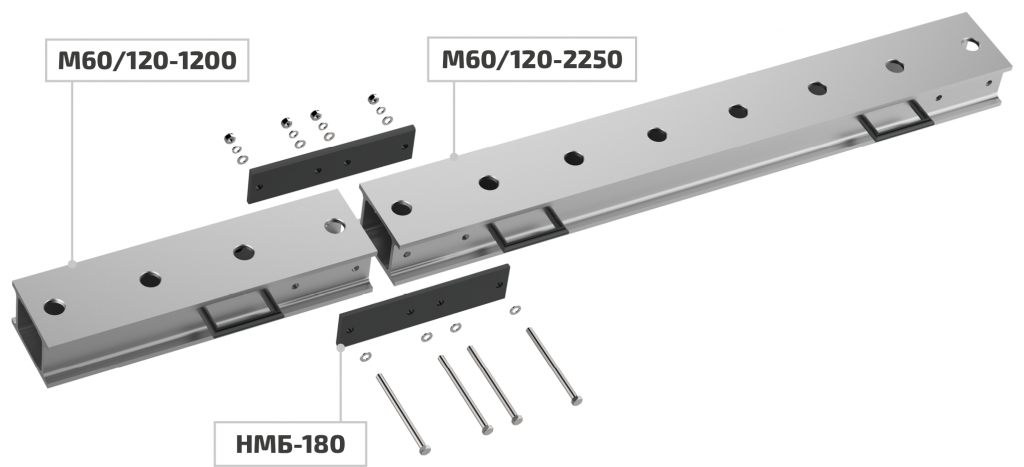

Набор накладок для соединения мостовых балок НМБ-180 |
 |
ВНИМАНИЕ!
|
Мостовая балка должна обязательно подпираться «деревянными подкладками»! |
|
Место соединения мостовых балок должно обязательно подпираться! |
| Высота мостовой балки | 95 мм | 175 мм | |
|---|---|---|---|
|
Грузоподъемность мостовой балки при расстоянии между опорными точками 1000 мм | 450 кН | 900 кН |
 |
Грузоподъемность мостовой балки при расстоянии между опорными точками 1520 мм | 300 кН | 600 кН |
 |
Грузоподъемность мостовой балки при сплошном касании с опорой | 600 кН | 1200 кН |
 |
Максимальная нагрузка на стык двух соединенных мостовых балок с условием дистанции между двумя опорными точками не более 1000 мм |
100 кН | 200 кН |
