Домкраты алюминиевые, с фиксирующей гайкой 1000 кН

Описание

  • Одностороннего действия, пружинный возврат штока Корпуса и штоки из высокопрочного алюминиевого сплава, что делает домкраты данной серии в 2 раза легче аналогичных стальных домкратов.
  • Корпуса имеют черное, а штоки твердое анодное гальваническое покрытие. Анодное покрытие предотвращает коррозию и износ, увеличивая срок службы домкрата.
  • Стопорная бронзовая гайка предотвращает выдвижение штока на более чем допустимую длину и выдерживает полную нагрузку. Бронзовый сплав обеспечивает надежное уплотнение между гайкой и штоком, и имеет низкий коэффициент трения.
  • Гайка-фиксатор для установки штока домкрата на определенной высоте, способна выдерживать полную нагрузку домкрата. Изготовлена из высокопрочного стального сплава.
  • Рифленая опора из высокопрочной стали установлена на штоке каждого домкрата, защищающая шток от повреждения при контакте с грузом. На домкраты грузоподъемностью от 150 тс устанавливается шаровая (плавающая) опора груза, компенсирующая боковые нагрузки.
  • Защитная стальная накладка служит для предотвращения повреждений и износа поверхности корпуса домкрата.
  • Поршневые уплотнения, изготовленные из композитного материала, служат для предотвращения контакта металла с металлом, увеличивая срок службы домкрата.
  • Рукоятка из высокопрочного полимера устанавливается на модели домкратов с большим весом и крупными габаритами, для удобной переноски. На домкраты грузоподъемность от 100 тс устанавливаются 2 стальные рукоятки с хомутом.
  • Быстроразъемные соединения БРСД001 с резьбой К3/8” (аналог 3/8”-18 NPT) для оперативности подключения к гидравлической системе.
  • Все домкраты проходят контроль качества и испытываются с превышающей номинальной нагрузкой, на специальном стенде.

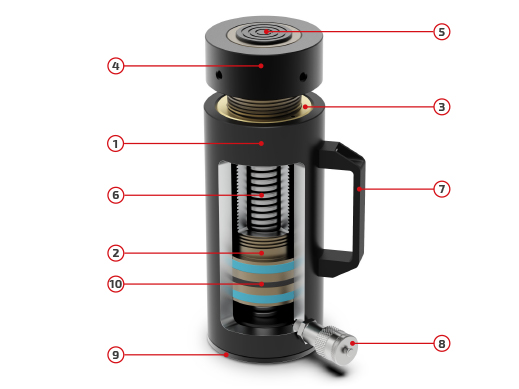

ДГА ПГсхема.jpg

Основные элементы:

1. Корпус из высокопрочного легкого алюминиевого сплава с защитным анодным покрытием, предотвращающий коррозию и износ.

2. Шток из высокопрочного легкого алюминиевого сплава с защитным твердым анодным покрытием, предотвращающий коррозию и износ. На штоке имеется внешняя резьба для накручивания гайки-фиксатора в определенном положении.

3. Стопорная бронзовая гайка предотвращает выдвижение штока на более чем допустимую длину и выдерживает полную нагрузку.

4. Гайка-фиксатор для установки штока домкрата на определенной высоте, способна выдерживать полную нагрузку домкрата.

5. Съемная стальная опора защищает от повреждения шток, при контакте с грузом.

6. Пружина способствует возврату штока в исходное положение, сокращая время обратного хода.

7. Рукоятка устанавливается на модели домкратов с большим весом и крупными габаритами, для удобной переноски.

8. Быстроразъемное соединение БРСД001 для оперативного подключения к гидравлической системе, устанавливается на все модели домкратов.

9. Защитная стальная накладка лужит для предотвращения повреждений и износа поверхности корпуса домкрата.

10. Поршневые уплотнения, изготовленные из композитного материала, служат для предотвращения контакта металла с металлом, увеличивая срок службы домкрата.


Габаритные размеры:


Модель Грузоподъемность Ход штока Рабочий объем A B Масса
кН мм см3 мм мм кг
ДГА100П50Г
1001 50 715 267 317 28
ДГА100П100Г
1001 100 1431 317 417 32
ДГА100П150Г
1001 150 2146 367 517 36
ДГА100П200Г
1001 200 2861 417 617 41
ДГА100П250Г
1001 250 3577 467 717 45

Чертежи
