Домкраты алюминиевые, с пружинным возвратом 500 кН

Профессиональное гидравлическое оборудование. Серийное и по требованию заказчика.

Описание

  • Одностороннего действия, пружинный возврат штока Корпуса и штоки из высокопрочного алюминиевого сплава, что делает домкраты данной серии в 2 раза легче аналогичных стальных домкратов.
  • Корпуса имеют черное, а штоки твердое анодное гальваническое покрытие. Анодное покрытие предотвращает коррозию и износ, увеличивая срок службы домкрата.
  • Стопорная гайка предотвращает выдвижение штока на более чем допустимую длину и выдерживает полную нагрузку.
  • Рифленая опора из высокопрочной стали установлена на штоке каждого домкрата, защищающая шток от повреждения при контакте с грузом.
  • На домкраты грузоподъемностью от 150 тс устанавливается шаровая (плавающая) опора груза, компенсирующая боковые нагрузки.
  • Защитная стальная накладка служит для предотвращения повреждений и износа поверхности корпуса домкрата.
  • Поршневые и штоковые уплотнения, изготовленные из композитного материала, служат для предотвращения контакта металла с металлом, увеличивая срок службы домкрата.
  • Рукоятка из высокопрочного полимера устанавливается на модели домкратов с большим весом и крупными габаритами, для удобной переноски. На домкраты грузоподъемность от 100 тс устанавливаются 2 стальные рукоятки с хомутом.
  • Быстроразъемные соединения БРСД001 с резьбой К3/8” (аналог 3/8”-18 NPT) для оперативности подключения к гидравлической системе. Все домкраты проходят контроль качества и испытываются с превышающей номинальной нагрузкой, на специальном стенде.

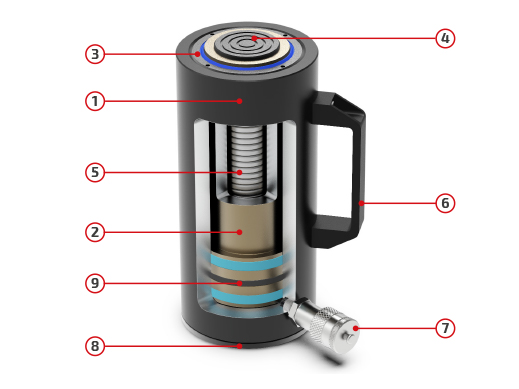

Основные элементы:

1. Корпус из высокопрочного легкого алюминиевого сплава с защитным анодным покрытием, предотвращающий коррозию и износ.

2. Шток из высокопрочного легкого алюминиевого сплава с защитным твердым анодным покрытием, предотвращающий коррозию и износ.

3. Стопорная гайка предотвращает выдвижение штока на более чем допустимую длину и выдерживает полную нагрузку.

4. Съемная стальная опора защищает от повреждения шток, при контакте с грузом.

5. Пружина способствует возврату штока в исходное положение, сокращая время обратного хода.

6. Рукоятка устанавливается на модели домкратов с большим весом и крупными габаритами, для удобной переноски.

7. Быстроразъемное соединение БРСД001 для оперативного подключения к гидравлической системе, устанавливается на все модели домкратов.

8. Защитная стальная накладка служит для предотвращения повреждений и износа поверхности корпуса домкрата.

9. Поршневые и штоковые уплотнения, изготовленные из композитного материала, служат для предотвращения контакта металла с металлом, увеличивая срок службы домкрата.


Габаритные размеры:


Модель Грузоподъемность Ход штока Рабочий объем A B Масса
кН мм см3 мм мм кг
ДГА20П50
198 50 141 152 202 3,1
ДГА20П100
198 100 283 202 302 3,9
ДГА20П150
198 150 424 252 402 5,1
ДГА20П200
198 200 565 302 502 6,2
ДГА20П250
198 250 707 352 602 7,3

Чертежи
