Описание

  • Двухстороннего действия, гидравлический возврат штока
  • Корпус из высокопрочного стального сплава с лакокрасочным покрытием, предотвращающий коррозию
  • Шток из высокопрочного стального сплава с хромированным покрытием, предотвращающий коррозию и износ
  • Стопорная гайка предотвращает выдвижение штока на более чем допустимую длину и выдерживает полную нагрузку
  • Шаровая (плавающая) рифленая опора груза из высокопрочной стали установлена на штоке каждого цилиндра, защищающая шток от повреждения при контакте с грузом и компенсирующая боковые нагрузки
  • Поршневые и штоковые уплотнения, изготовленные из композитного материала, служат для предотвращения контакта металла с металлом, увеличивая срок службы цилиндра
  • На штоке и в основании цилиндра имеются монтажные резьбы, для установки проушин иликрепления цилиндра к различным устройствам (например: на установку для бестраншейной прокладки труб)
  • Предохранительный клапан для защиты цилиндра от разрыва и повреждения при превышении допустимого давления
  • Быстроразъемные соединения БРСД001 с резьбой К3/8” (аналог 3/8”-18 NPT) для оперативности подключения к гидравлической системе
  • Все цилиндры проходят контроль качества и испытываются с превышающей номинальной нагрузкой, на специальном стенде

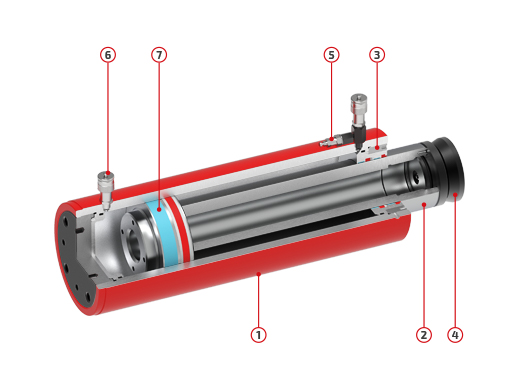

Основные элементы:

1. Корпус из высокопрочного стального сплава с лакокрасочным покрытием, предотвращающий коррозию

2. Шток из высокопрочного стального сплава с хромированным покрытием, предотвращающий коррозию и износ

3. Стопорная гайка предотвращает выдвижение штока на более чем допустимую длину и выдерживает полную нагрузку

4. Шаровая стальная опора защищающая шток от повреждения при контакте с грузом и компенсирующая боковые нагрузки

5. Предохранительный клапан предназначен для защиты цилиндра от разрыва и повреждения при превышении допустимого давления

6. Быстроразъемное соединение БРСД001 для оперативного подключения к гидравлической системе, устанавливается на все модели цилиндров

7. Поршневые и штоковые уплотнения, изготовленные из композитного материала, служат для предотвращения контакта металла с металлом, увеличивая срок службы цилиндра


Габаритные размеры:


Модель Усилие выдвижения Усилие втягивания Рабочий объем Ход штока A B Масса
кН кН см3 мм мм мм кг
ЦС200Г160
2198 1121 5024 160 430 590 107
ЦС200Г250
2198 1121 7850 250 520 770 125
ЦС200Г320
2198 1121 10048 320 590 910 140
ЦС200Г400
2198 1121 12560 400 670 1070 156
ЦС200Г500
2198 1121 15700 500 770 1270 177
ЦС200Г630
2198 1121 19782 630 900 1530 203
ЦС200Г800
2198 1121 25120 800 1070 1870 237
ЦС200Г1000
2198 1121 31400 1000 1270 2270 277

Чертежи

Цилиндры силовые 2000 кН

Документы

Цилиндры силовые Размер: 1.7 Мб
